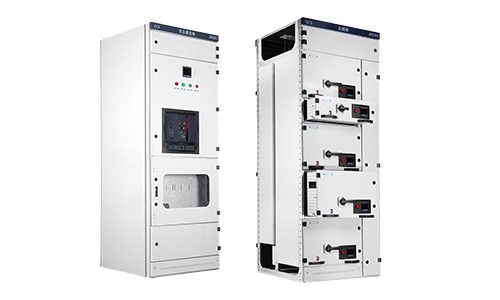

产品介绍
GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V),(660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
装置的设计符合《IEC439-1》低压成套开关设备和控制设备标准、《G B7251》低压成套开关设备标准、《ZBK36001》低压抽出式成套开关设备标准。

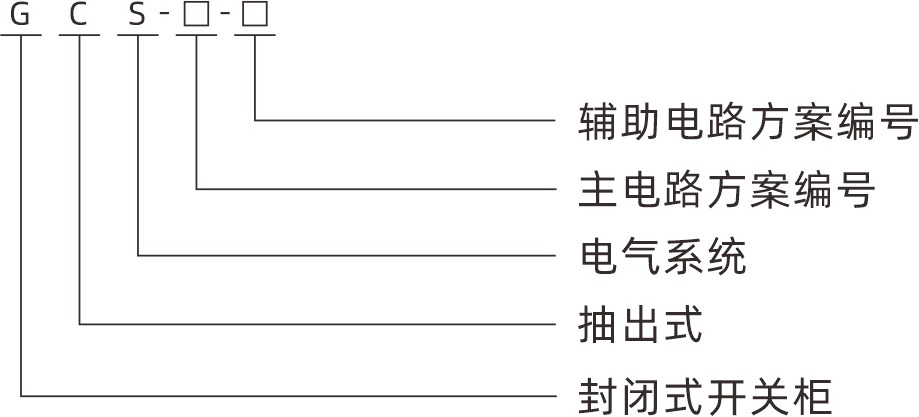

型号及含义
使用环境条件
• 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。超过时，需根据实际情况降容运行。
• 户内使用，海拔高度不超过2000m。
• 大气条件:空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露。
• 垂直安装时与垂直面的倾斜度不超过5%，且整组柜列相对平衡（符合GBJ232-82标准）
• 应安装在无剧烈震动和冲击，以及不使电器元件受到腐蚀的场所
• 用户有特殊要求时，可以与制造厂协商解决。
主要技术参数
结构特点
1.主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和l00mm和Φ9 . 2mm的安装孔，内部安装灵活方便。
2.主构架装配形式设计为两种，全组装式结构和部份（侧框和横梁）焊接式结构，供用户选择。
3.装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
4.水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
5.电缆隔室的设计使电缆上下进出均十分方便。

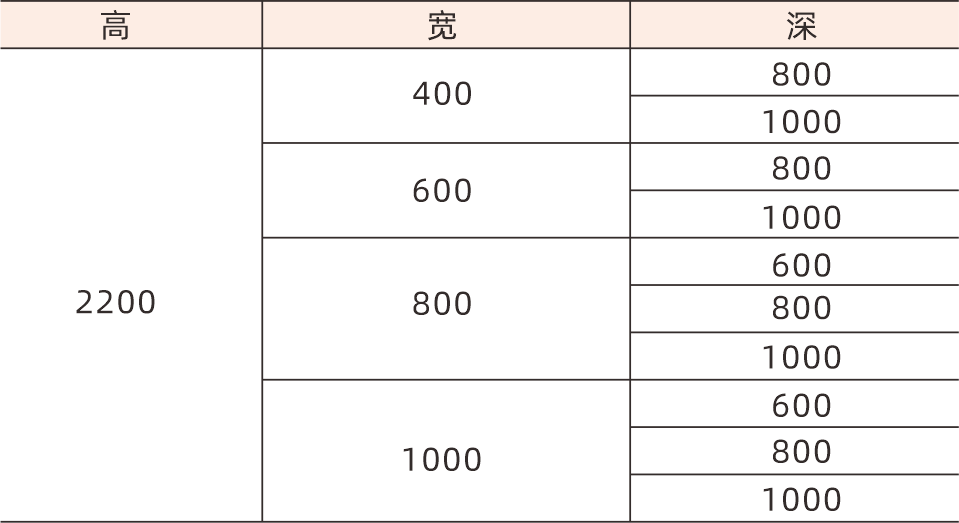

6.装置通用柜体的尺寸系列。
装置特点
1. 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
2. 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
3. 母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。
4. MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门(机)群的需要。
5. 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便。
6. 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
7. 抽屉单元有足够数量的二次插接件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。

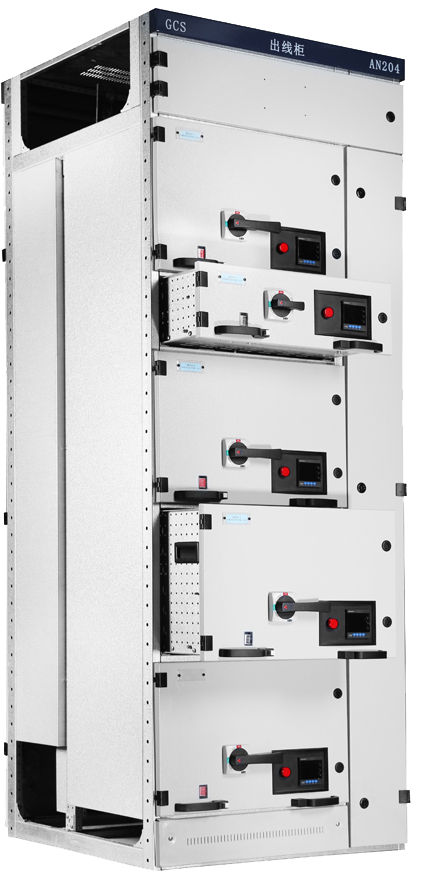

功能单元
1. 抽屉层高的模数为160mm。分为1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下。
2. 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
3. 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。
4. 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
5. 1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
6. 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
7. 抽屉单元设有机械联锁装置。
主要电器元件
主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。

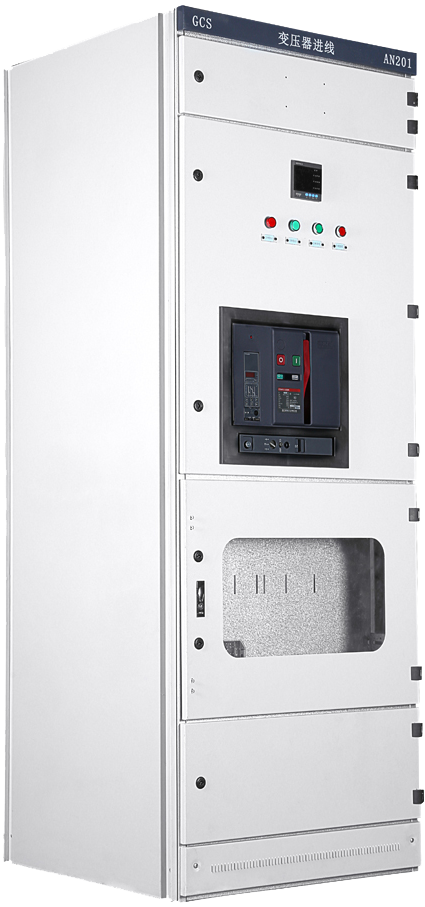

1. 电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列、ABB公司生产的F系列。AH型断路器具有性能 好、结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。
2. 抽屉单元(电动机控制单元、部份馈电单元)断路器主选CM1、TG、TM30系列塑壳断路器, 部份选用MOELLER公司生产的NZM-100A系列。这些开关均有性能好，结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。
3. 隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强，并可以实现机械联锁。
4. 熔断器主选NT系列
5. 交流接触器选用B系列、LC1-D系列。
订货须知
订货合同包括以下内容：
1、产品的全型号包括主电路方案号和辅助电路方案号。
2、主电路系统组合顺序图。
3、辅助电路电气原理图。
4、柜内元器件清单。
5、电路中电压、电流、时间等整定参数。
6、与产品正常使用不符的其他要表。
