产品介绍

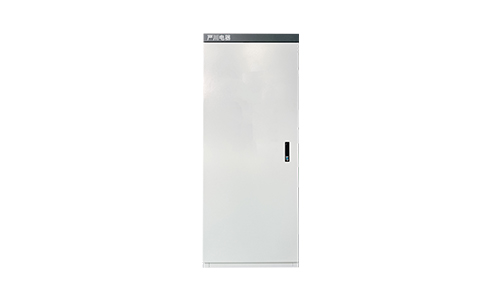

       YCXL系列动力配电箱适合于工业与民用建筑中作交流频率为50HZ、电压660V及以下、三相四线电力系统的动力配电和照明配电用。

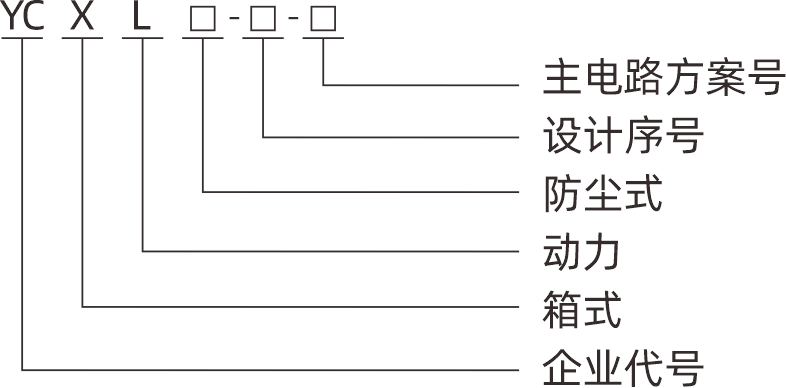

型号及含义

结构特点

      本产品系户内封闭式配电箱。箱体结构用薄钢板弯制焊接而成，其正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作电器、信号电器。刀开关操作手柄装在箱前右柱上部。箱体上部有可拆卸的盖板，箱内右侧设有固定电器电缆之线夹。配电箱靠墙安装。进出线电缆由底部引入。用户有特殊要求，亦可在箱顶盖板上开进线敲落孔或加装母线室。

主要技术参数

额定工作电压：380V

额定绝缘电压：660V

主母线额定电流：630A

主母线额定短时耐受电流：15KA

主母线峰值耐受电流：30KA

订货须知

用户订货时请注意以下事项:

1、提供主回路、辅助回路原理图

2、确定箱体尺寸，是否带母线槽

3、明确箱体尺寸及漆膜颜色，未指定表面颜色者，供货为浅驼色。
