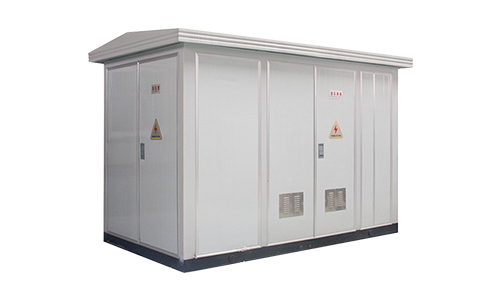

        YCYB预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。

       本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点,与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量,减少了建设赞用。在配电系统中，可用于环网配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。

       本产品符合GB17467-2010《高压/低压预装式变电站》标准IEC1330标准。

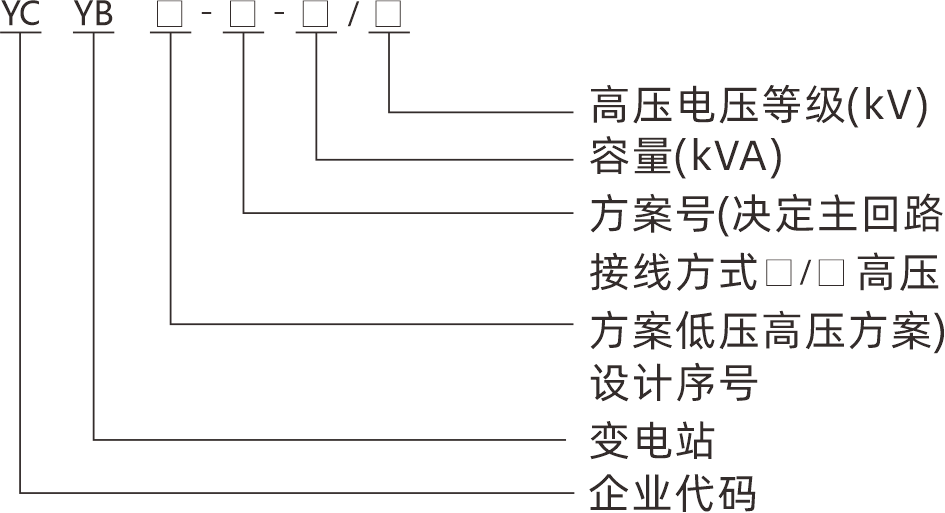

型号及含义

使用环境条件

• 海拔高度:1000m及以下；

• 环境温度:-25℃~+40℃

• 24h周期内平均温度不超过+35℃；

• 地震水平加速度:不大于0.4m/S2,垂直加速度不大于0.2m/S2；

• 安装地点无剧烈震动和冲击及爆炸危险场所。

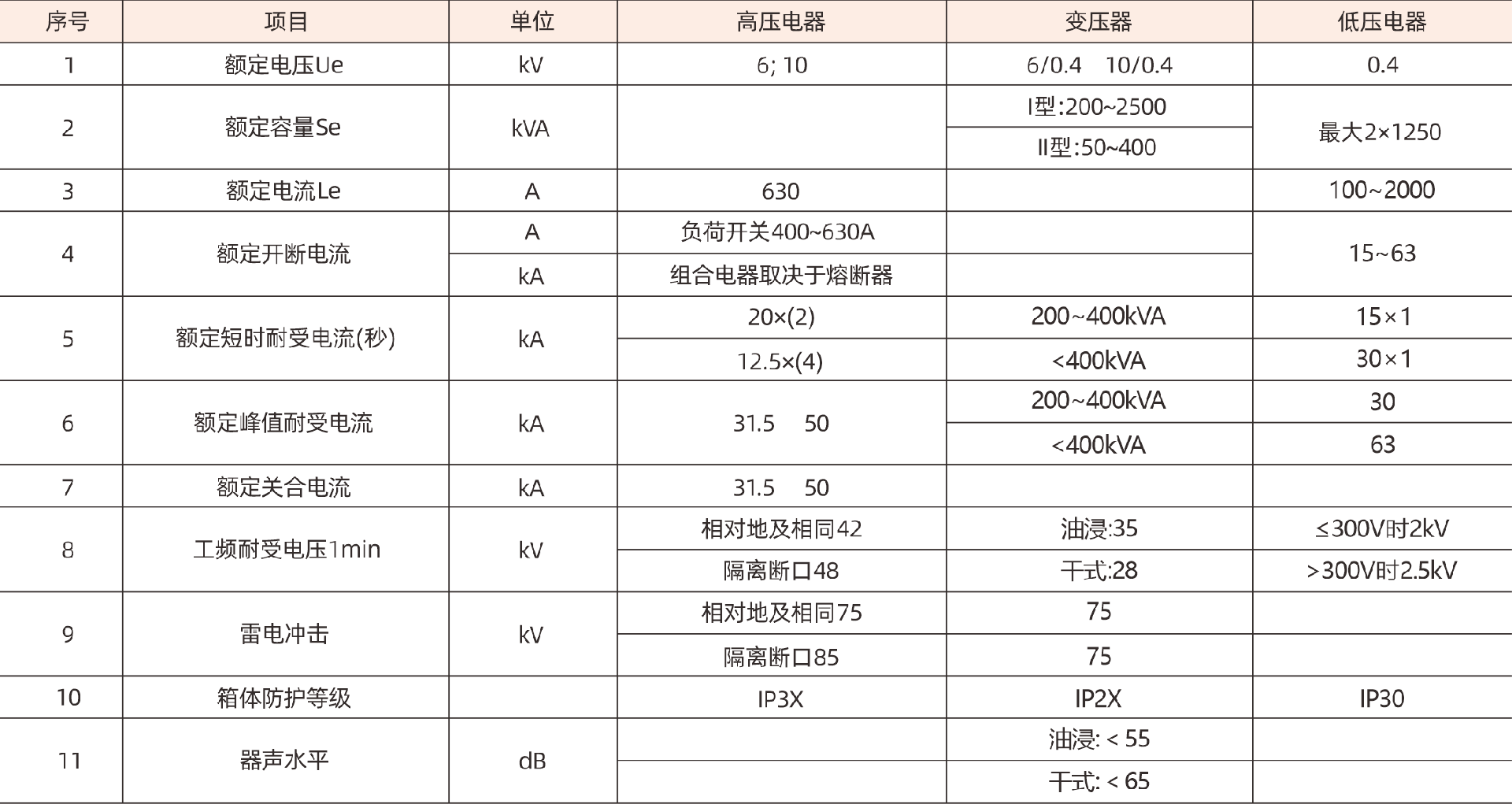

主要技术参数

结构特点

       本产品由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能齐全。高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选样S7、S9以及其他低损耗油浸式变压器和干式变压器;变压器室设有自起动强迫风冷系统及照明系统,低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能,满足用户不同要求,并方便用户的供电管理和提高供电质量。

       高、低压室布置合理、紧凑，操作、维修方便、高压开关设备具有防误操作联锁功能。变压器根据用户要求,可从轨道上方便地进出于变型器室大门，且变压器室大门上装有迷宫式通风装置。各室均设有自动照明装置,另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。

        变电站的顶盖为双层隔热结构,减少阳光辐射作用,四周檐下有通风孔,与各功能室内形成对流作用,以便通风散热。底座为型钢结构,有足够的强度和钢性。

       采用自然通风和强迫通风两种方式、使通风冷却性能良好。变压器室有温控仪,能自动控制变压器温度,保证变压器满负荷运行。

       箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水防尘性能，使用寿命长，同时外形美观。

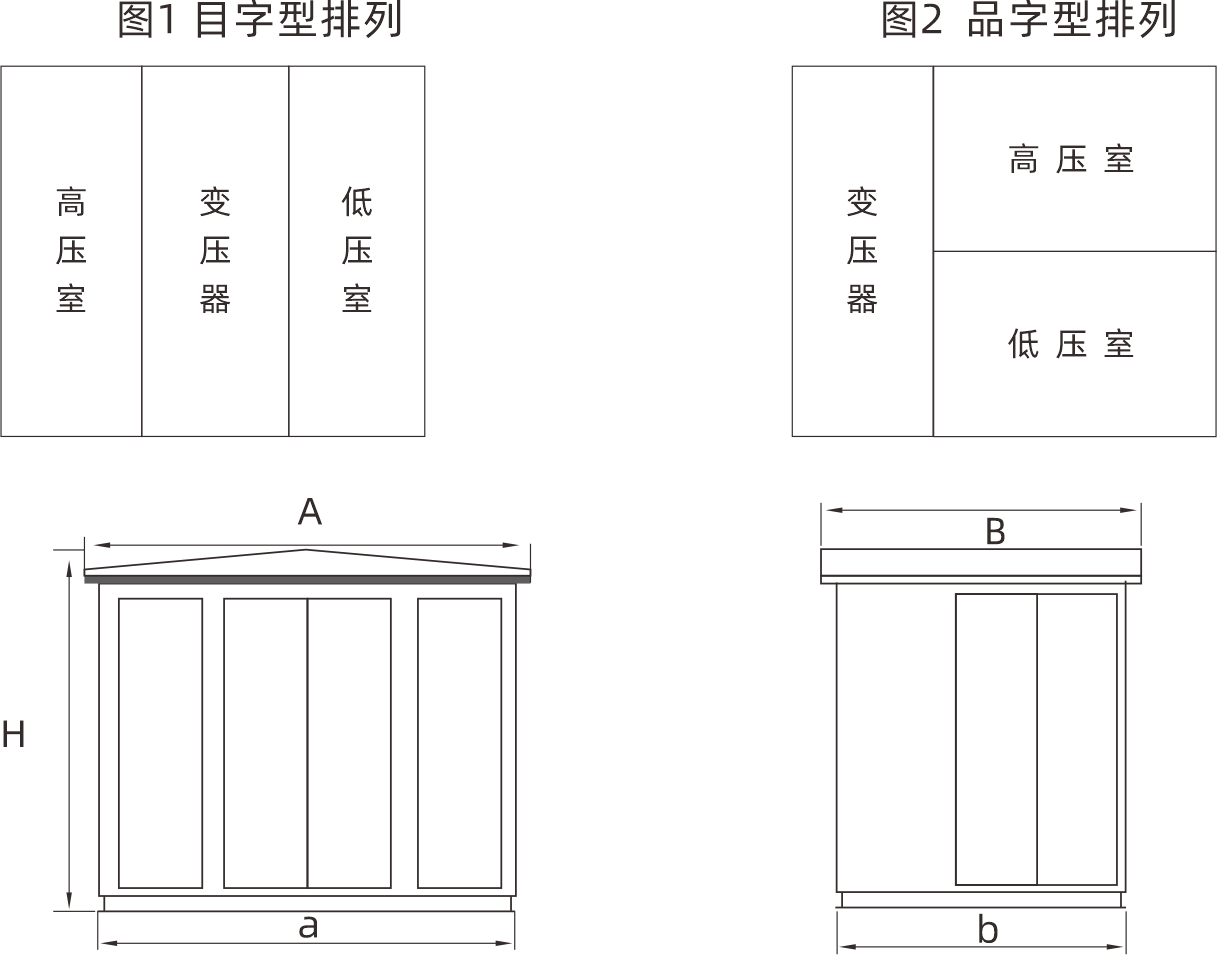

      ZBW型系列组合式变电站，根据排列方式分:“目”字型排列(图1);“品”字型排列(图2)排列，也可以根据需要演化成其它型式。

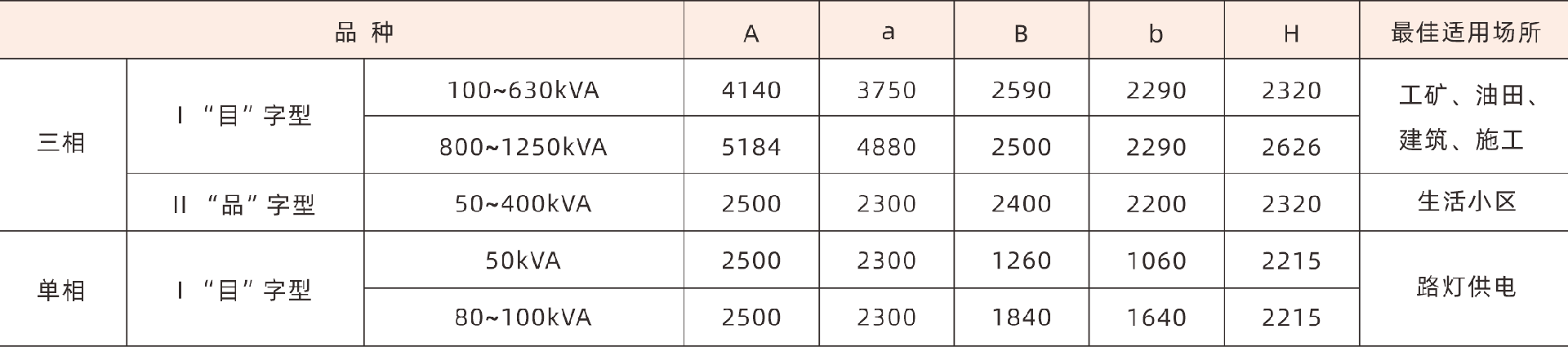

外形及安装尺寸示意
