 产品介绍

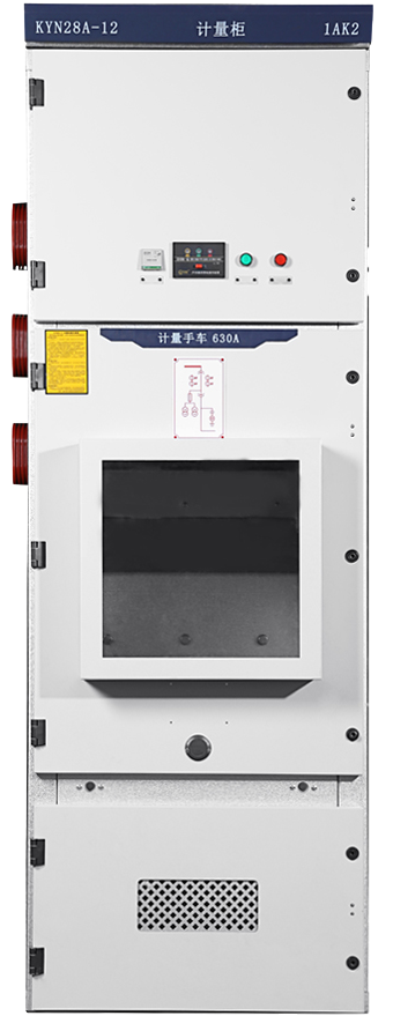

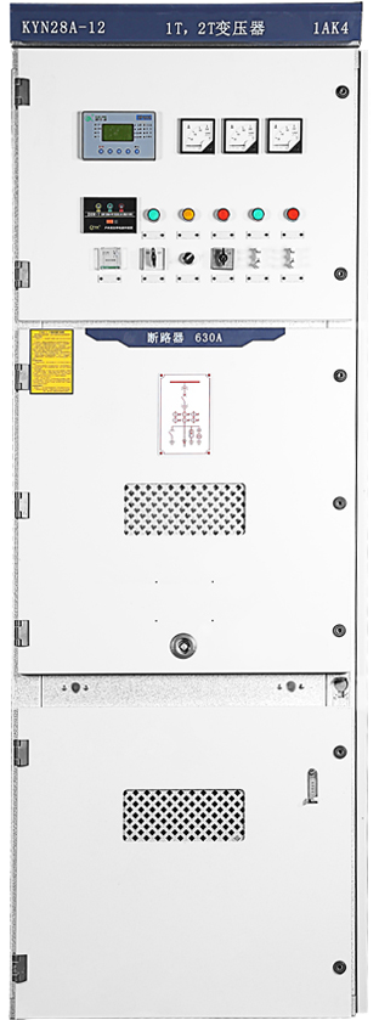

KYN28A-12铠装移开式交流金属封闭开关设备(以下简称开关柜) 是我公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，如KYN1-10、JYN2-10、GBC-10等系列产品。

KYN28A-12 铠装移开式金属封闭开关设备适用于3.6-12KV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合IEC298《额定电压IkV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关和控制设备共用条款》,我国GB/T 3906-2020《3.6KV~40.5KV交流金属封闭开关设备和控制设备》及DL404《户内交流高压开关柜订货条件》,德国 DIN.VDE0670《额定电IKV以上的交流开关设备》等标准的要求。并具有完善、可靠的防误操作功能。

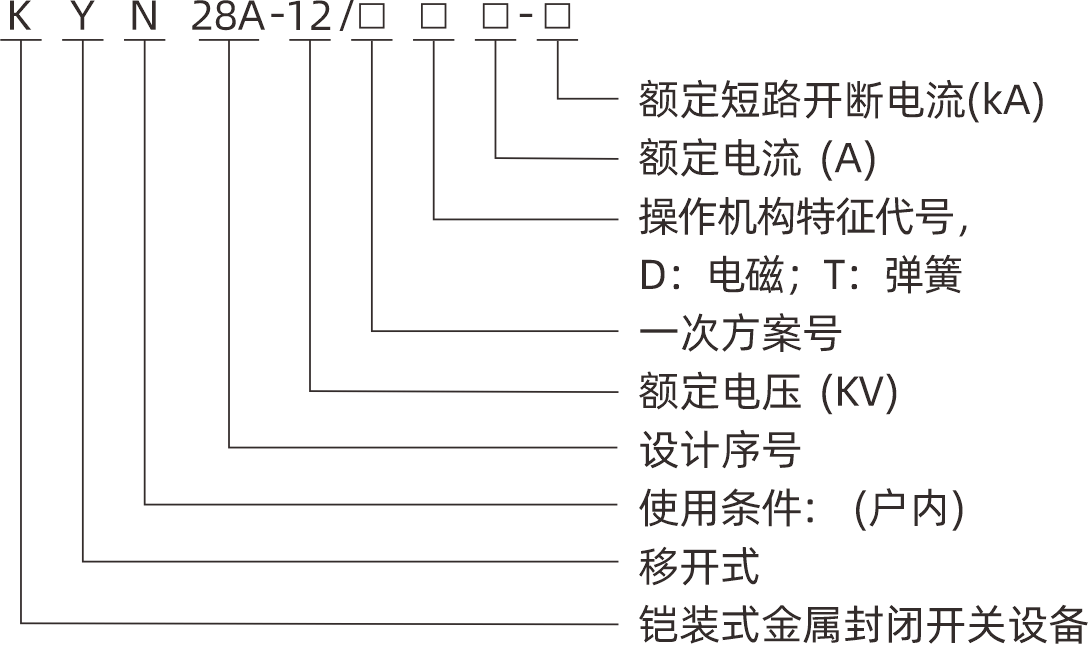

型号及含义

使用环境条件

• 周围空气温度：上限+40℃，下限-10℃

• 相对湿度：日平均不大于95％，月平均值不大于90％

• 海拔高度：不超过1000m

• 地震烈度不超过8度

• 无火灾, 爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合

当使用条件超山上述范围时，应由用户与我公司协商，确定允许范围及技术措施。

注：①相对温度大于70%时应接通电加热器。

       ②凡海拔高度超过1000m的地方，按JB/Z102-71规定处理。

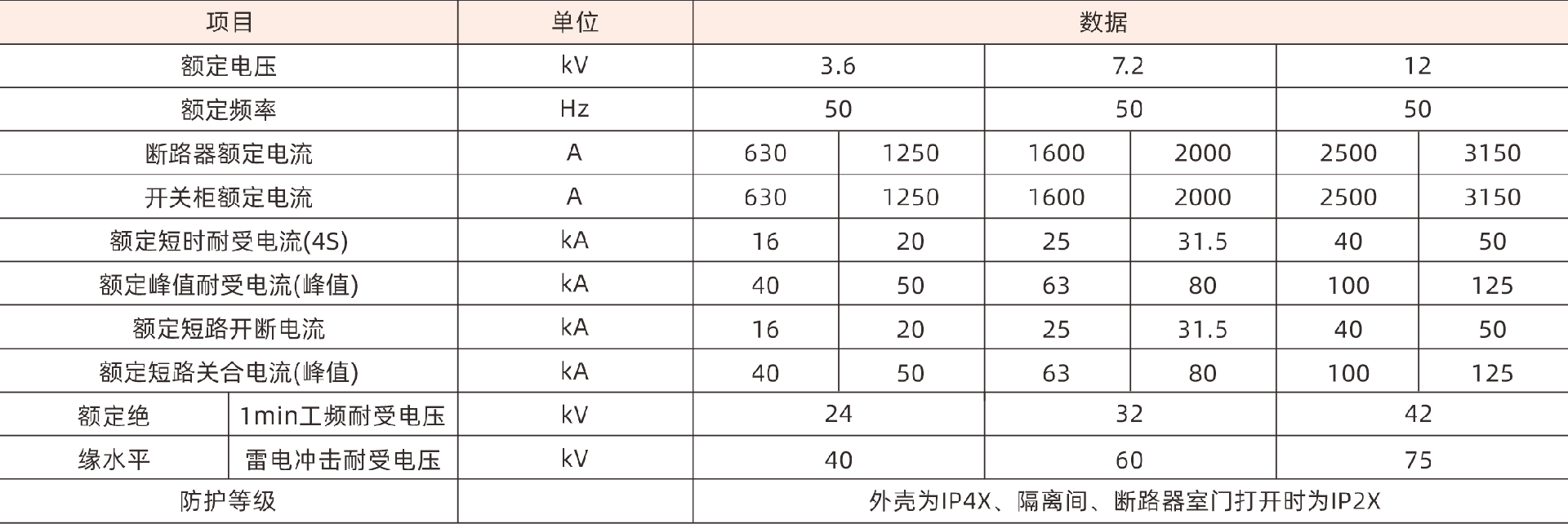

主要技术参数

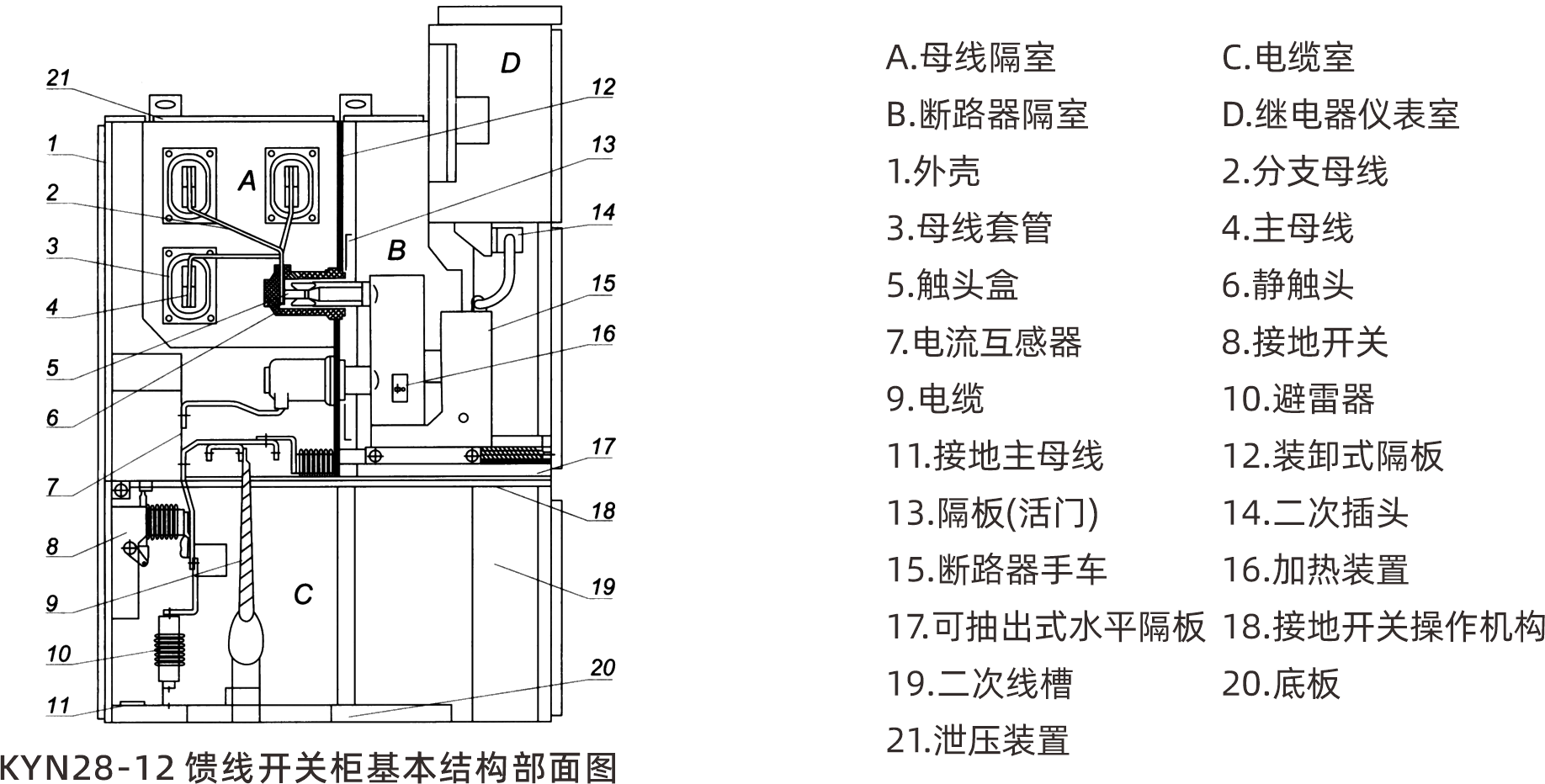

结构特点

        开关设备按GB3906-91中的铠装金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件(即手车)两大部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室和断路器室门打开时防护等级为IP2X。具有架空进出线、缆进出线及其它功能方案，经排列、组合后形成一套完整的配电系统装置。本开关设备可以从正面进行安装、调试和维护，因此它可以背靠背、组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性、减少了占地面积。

        外壳及其它

        开关设备的主柜架是选用进口敷铝锌薄钢板，经CNC机床加工，并采用多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用的优点，而且由于采用多重折边工艺使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。

        手车

        手车骨架也采用薄钢板经CNC机床加工后组装而成。手车与柜体绝缘配合，机械联锁安全、可靠、灵活。根据用途不同，手车分断路器手车、电压互感器手车、计量手车、隔离手车等。各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。手车在柜体内有断开位置，试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用螺母、丝杆摇动推进、退出，其操作轻便、灵活，适合于各种值班人员操作。当手车需要移开柜体时，用一辆专用转运车，就可以方便抽出，进行各种检查、维护；而且采用中置式，整个小车体积小，检查，维护极方便。

       隔室

        开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。各隔室间防护等级都达到IP2X；除继电器室外，其它三隔室都分别有其泄压通道。由于采用了中置式形式，电缆室空间大大增加，因此设备可接多路电缆。

订货须知

订KYN28A-12(Z)开关柜订货时应该提供下列技术资料：

1.  主接线方案图编号、用途和单线系统图、额定电压、额定短路开断电流、配电室平面布置图及开关柜的排列配置     图等。

2.  开关柜控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

3.  开关柜内主要电气元件的型号、规格及数量。

4.  如开关柜之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据。

5.  开关柜使用在特殊环境条件时，应在订货时详细说明。

6.  其它特殊要求。

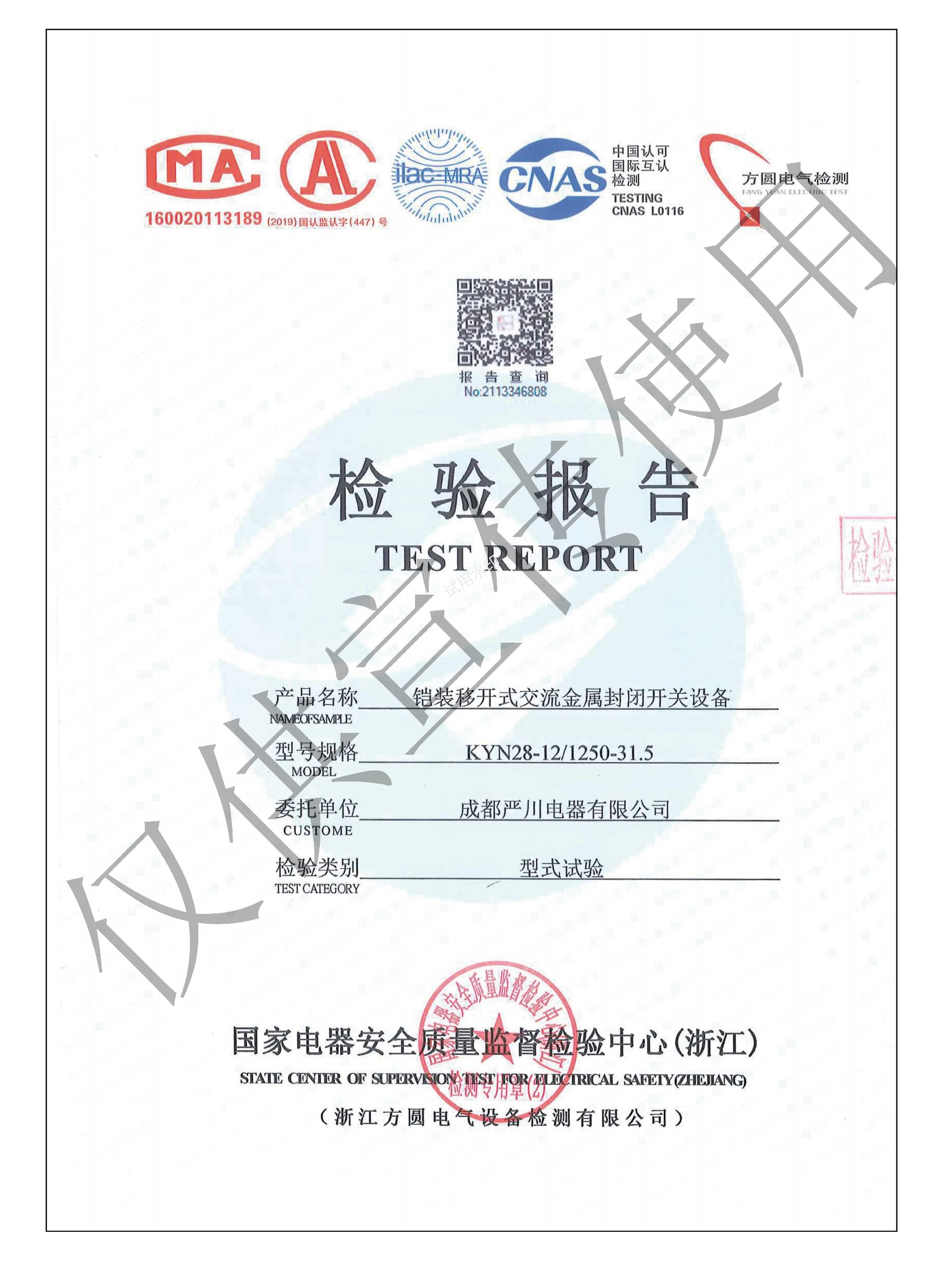

资质认证
