产品介绍

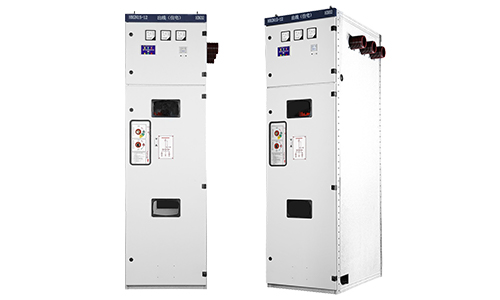

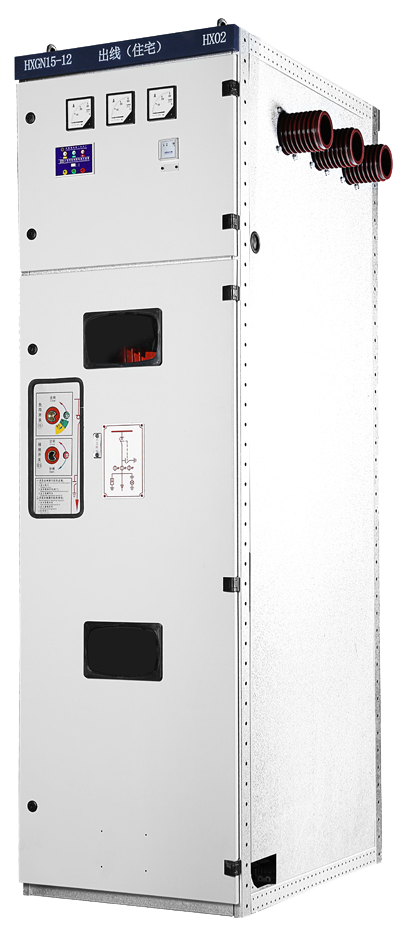

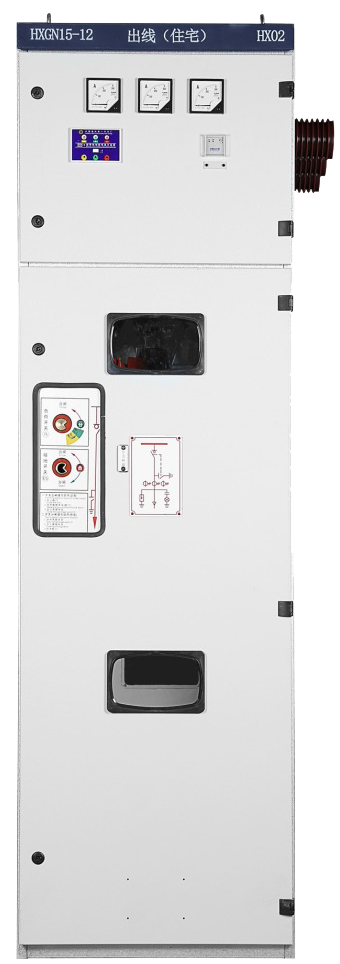

        HXGN□-12交流金属环网开关设备（简称环网柜）是额定电压12kV，额定频率50Hz的交流高压成套电器装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适于装入箱式变电站。

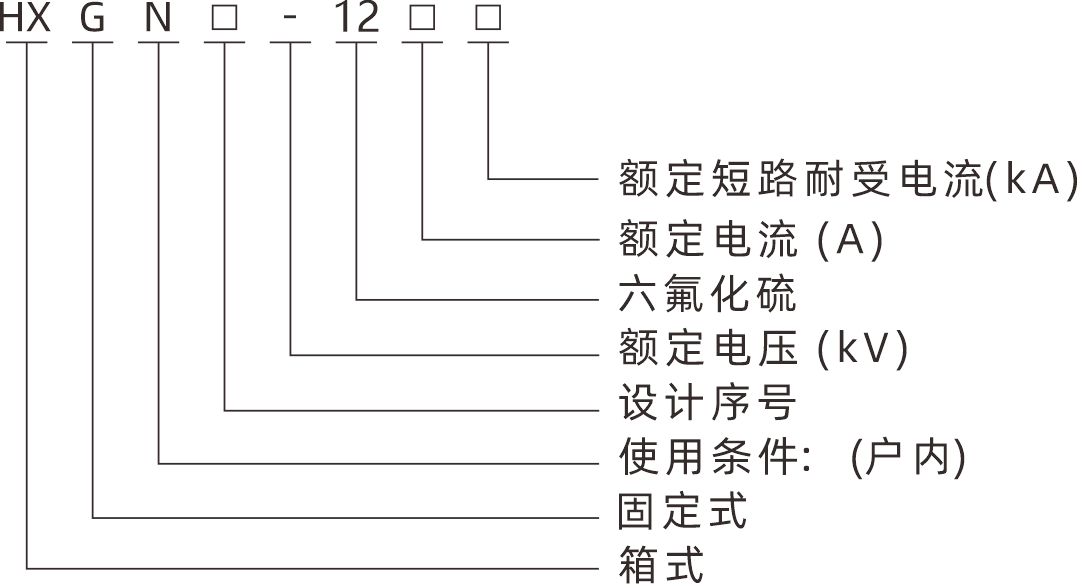

型号及含义

使用环境条件

• 周围空气温度：上限+40℃，下限-10℃；

• 相对湿度：日平均不大于95％，月平均值不大于90％；

• 海拔高度：不超过1000m；

• 地震烈度不超过8度；

• 无火灾, 爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

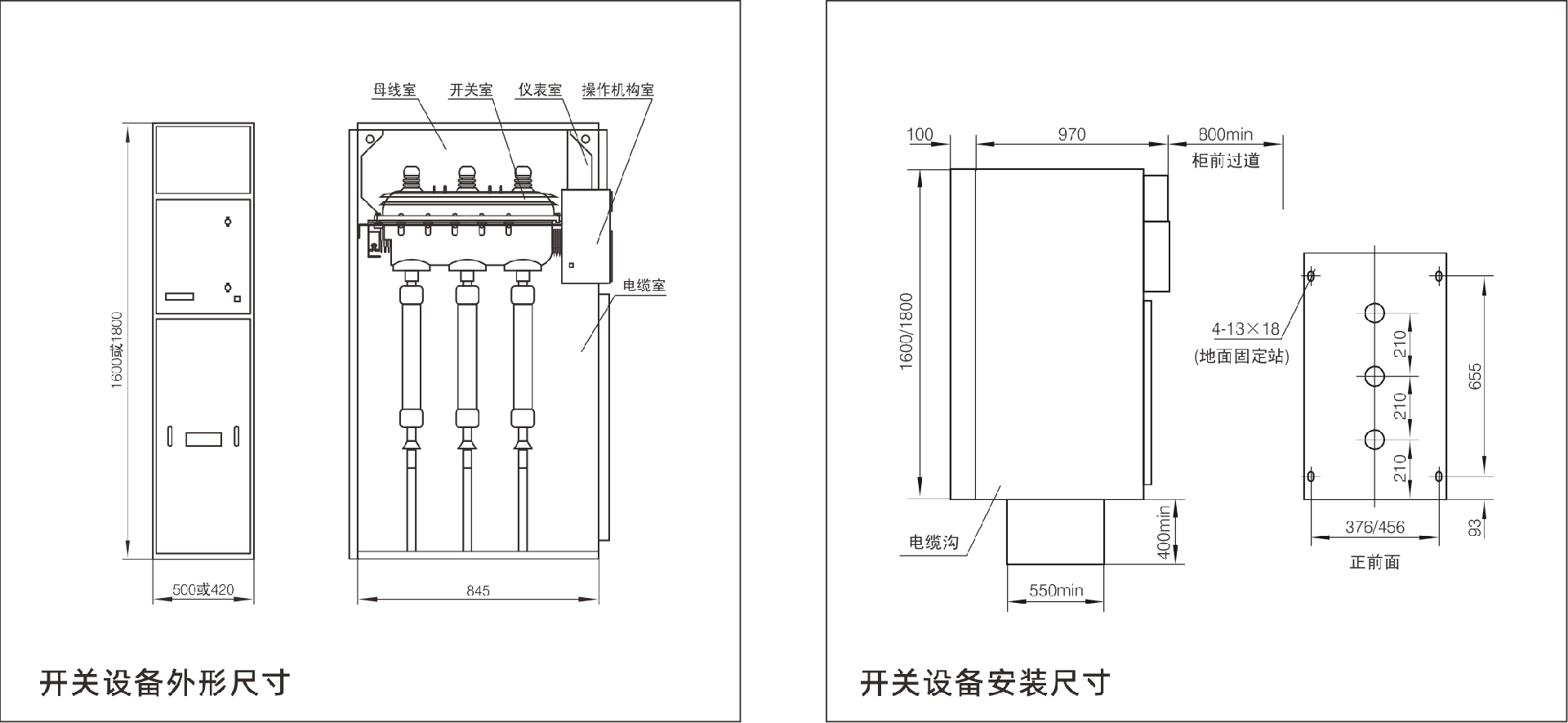

外形及安装尺寸示意

结构特点

开关设备由柜体、主开关（SF6负荷尔蒙开关或组合电器）、接地开关、仪表室、母线及其它电器元器件和辅助元件组成。

柜体由敷铝锌钢板经模数化成形组装而成。柜背后设有泄压通道，在出现内部故障时保护操作人员。

母线室的母线覆合绝缘，直接连接在负荷开关的接线端子上。三相母线接纵向排列，使得开关设备左右可任意扩展，极易变换其布局。

仪表室位于开关设备的上部，室内可装设电流表、电压表、指示灯以及电动操作机构等到。

主要技术参数

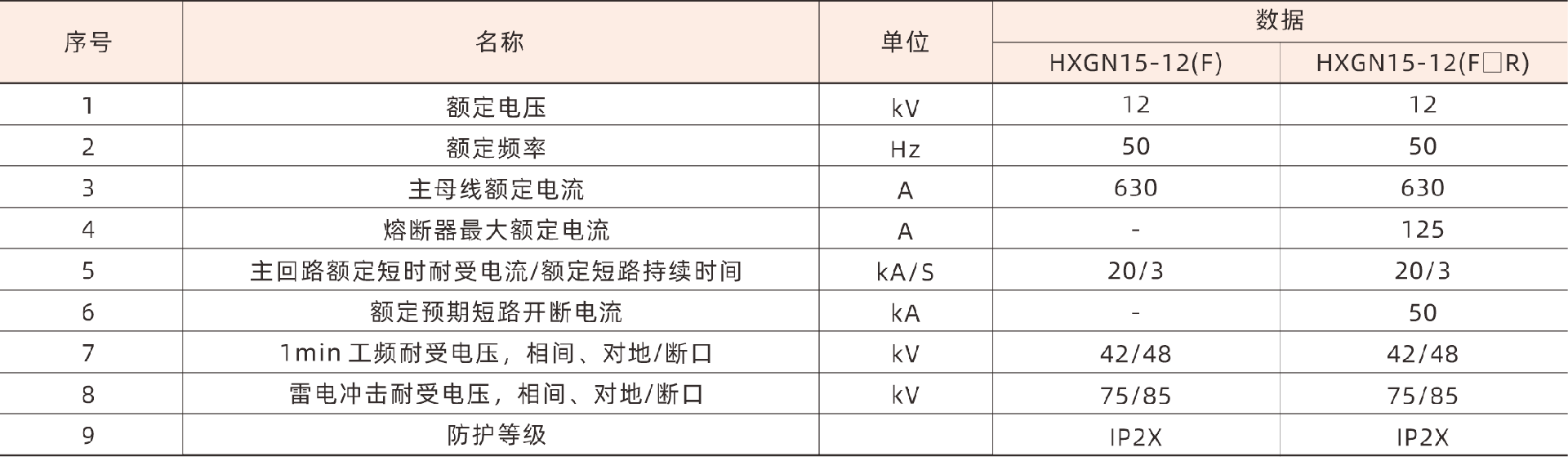

1、开关柜主要技术参数

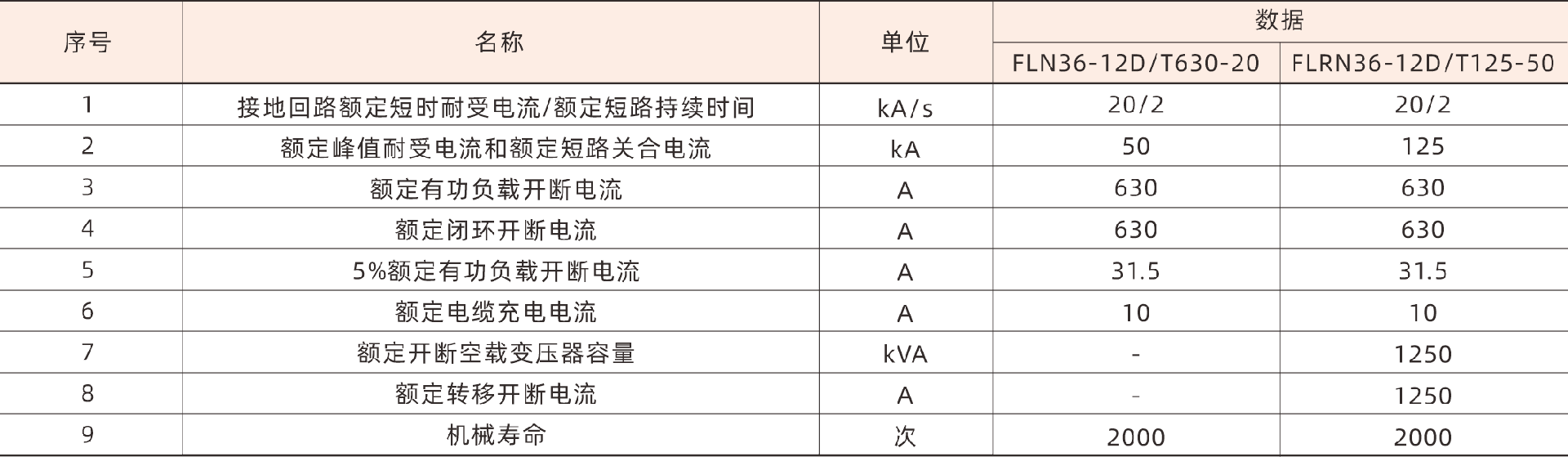

2、开关柜内主开关（SF6负荷开关和组合电器）主要技术参数

操作

        对开配负荷开关的开关设备，用专用操作手柄在开关设备正面操作，操作机构的正面有上、下两操作孔，上部为接地开关操作孔，下部为负荷开关操作孔。操作时，手柄向顺时针方向旋转为开关合问方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置，进行遥控操作。（注意：有时负荷开关不带接地开关，接地开关操作孔被当作柜门解锁之用）。

       对于配组合电器的开关设备，除负荷开关分问操作用手动分闸按钮外，其它上述操作顺序一样。组合电器柜另设的下接地开关，通过边杆与上接地开关同分同合。在合闸时释放下熔断器座上的残余小电流，以提高更换熔断器时的安全性。

订货须知

订货时须提供下列资料：

1、主电路方案编号、主结线系统图、排列图、平面布置图。

2、辅助回路电气原理图、端子列图。

3、开关设备内电器元件的型号、规格、数量。

4、备品、配件的名称及数量。

5、有特殊要求情与本公司协商。
